Grafikler ve çeşitli görseller bilgiyi net bir şekilde iletmek için güçlü bir yoldur.

Calc'ta sayısal bir veri bloğu farklı türde grafiklerle gösterilebilir, özelleştirilebilir.

Grafik eklemek için;

• İmleç grafiği oluşturulacak veri bloğuna getirilir.
• Ekle >> Çizelge bağlantısına tıklanır ve çizelge sihirbazı açılır.



Calc'ta 10 farklı türde grafik oluşturulabilir.

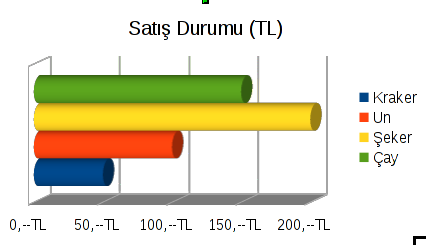

Çubuk ve Sütun Grafikleri

• Örneğin; bir marketteki ürünlerin satış miktarını göstermek için kullanılabilirler.
• Grafiklerin özellikleri altındaki seçeneklerle değiştirilebilir.

• Örnekteki grafik, çubuk grafiğe 3B silindir özellikleri verilmesiyle ve Y ekseni seçilmesiyle oluşturuldu.

Dilim Grafik

• Dilim grafik,bir bütünden etikete düşen payları gösterir.
• Örnekte, ihracatta 3 büyük şirkete düşen pay gösterilmiştir.

• 3 boyutlu halka grafik kullanılmıştır.
• Grafiğin üzerine çift tıklayıp, Biçim >> 3B görünüm bağlantısından grafiğin ışık, konum, perspekif ayarlamaları yapılabilir.

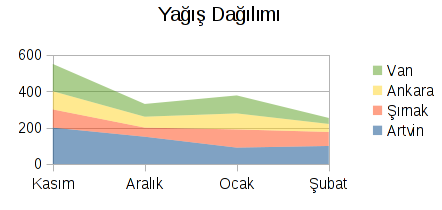

Alan Grafik

• Alan grafik sütun ve çubuk grafiğe benzerdir.
• Değişimleri hacimsel olarak göstermek için kullanılabilir.

• Örnekteki grafiğe, Biçim >> 3B görünüm bağlantısından şeffaflık verilmiştir.

Çizgi Grafik

• Bir nesnenin değerinin zaman içindeki değişimini gösteren grafiktir.

• Örnekte, EURO ve DOLAR para birimlerinin aylara göre değişimi gösterilmektedir.

XY (Dağılım) Grafiği

• Bir verinin sabit alındığı diğer verilerin bu sabite göre değişimini göstermek için kullanılan grafiktir.
• Örneğin, DOLAR para birimine göre EURO ve STERLİN'deki değişimler XY grafik ile gösterilebilir.

• Örneğe bakacak olursak, DOLAR 1,5 iken EURO'nun 2 civarında seyrettiği görülür.

Kabarcık Grafik

• Üç değer kümesini karşılaştırır ve 3B görsel efektle görüntülenebilir.
• Kabarcığın veya veri işaretçisinin boyutu, üçüncü bir değişkenin değerini gösterir.

• Örnekte, en büyük kabarcığın en büyük pazar payına sahip olduğunu ve satışların da yüksek olduğunu görmekteyiz.

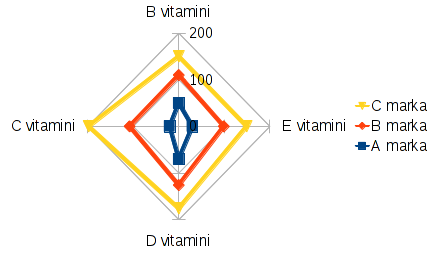

Ağ Grafiği

• Bu grafik türü, değişimleri bir merkez noktaya göre görüntüler.

• Örnekte, en yüksek vitamin değerine sahip markanın C olduğu görülmektedir.

Grafikle gösterilecek veri aralığını seçmek için;

• Veri aralığı kutusunun yanındaki simgeye tıklanır ve fare ile seçim yapılır.
• Satırdaki veri serisi: Veri serileri, grafikteki noktaları gösteren değerlerdir. Bu seçenek işaretlenirse satırda yer alan etiketler gösterilir.
• Sütundaki veri serisi: Sütunda yer alan etiketler veri serisi olarak gösterilir.
• Etiket olarak birinci satırı kullan: Veri serisi olarak ilk satırda yazılanlar dikkate alınır. İşaretlenmemişse ve veri serisi olarak satır kullanılıyorsa "Satır 1" gibi bir etiket atayacaktır.
• Etiket olarak birinci sütunu kullan: Veri serisi olarak ilk sütunda yazılanlar dikkate alınır. İşaretlenmemişse ve veri serisi olarak sütun kullanılıyorsa "Sütun 1" gibi bir etiket atayacaktır.

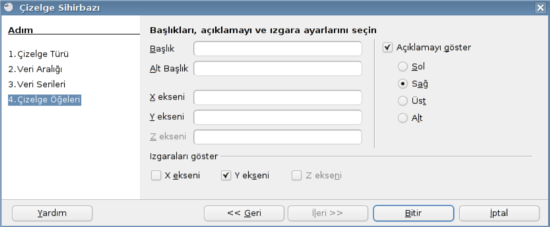

Çizelge sihirbazının Çizelge öğeleri sekmesinden grafiğe başlık verilebilir.

• Grafik başlığının yanı sıra x ve y eksenlerine de başlık verilebilir.

• X, Y, Z eksenlerinin grafikte görünmesi isteniyorsa yanlarındaki kutucuklar işaretlenmelidir. Z ekseni 3B cisimler için geçerlidir.
• Veri serilerinin nerede görüntüleneceği açıklama kısmında yer alan yönlerle belirlenebilir.

Eklenen grafiklerin başlığı, türü, etiketleri değiştirilmek istenebilir.

Grafikle ilgili özellikleri değiştirmek için;

• Grafiğin üzerine çift tıklanır.
• Biçim menüsü altına grafikle ilgili seçenekler gelir. Yeni özellikler eklemek için ise, Ekle menüsü altındaki seçenekler kullanılabilir.



Veri Etiketleri Ekleme

Veri etiketleri eklemek, grafikte her bir noktaya açıklama eklemektir.

Grafiği daha açıklayıcı hale getirmekle birlikte grafikleri karmaşık hale de sokabilir.

Veri etiketi eklemek için;

• Grafiğin üzerine çift tıklanır ve Ekle >> Veri Etiketi seçilir.
  • Değeri sayısal olarak göster: Veri noktalarının sayısal değerlerini gösterir.
  • Değeri yüzde olarak göster: Her sütunun veri noktalarının yüzde değerlerini gösterir.
  • Kategoriyi göster: Veri noktalarının metin etiketlerini gösterir.
  • Açıklama anahtarını göster: Her bir veri etiketinin yanındaki simgeyi gösterir.
  • Ayraç: Aynı nesne üzerindeki birden fazla veri etiketi arasına ayraç koyar.
  • Yerleşim: Veri etiketlerinin nerede yer alacağı seçilir.

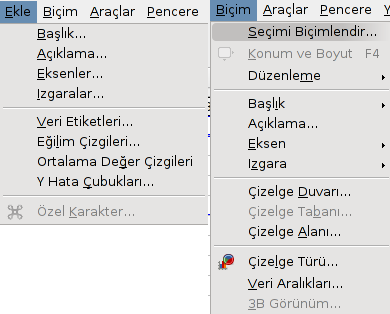

Biçim menüsü altındaki seçenekler;

• Seçimi biçimlendir: Kenarlık, dolgu, şeffaflık gibi özellikler bulunur.
• Konum ve boyut: Grafiğin genişlik, yükseklik değerleri ile x, y konumu ayarlanır.
• Düzenleme: Üst üste veri serisi düzenlemeyi sağlar.
• Başlık: Ana başlık, alt başlık, eksen başlıkları tanımlanabilir.
• Açıklama: Veri etiketlerinin yazıldığı alanın düzenlemesini sağlar.
• Eksen: X, Y eksenlerinin biçemsel özelliklerini değiştirmeyi sağlar.
• 3B görünüm: 3 boyutlu çizelgeler için aktif olan bir seçenektir. Parlaklık, perspektif gibi düzenlemeler yapılır.
• Bunların yanı sıra çizelge türü, veri aralıkları da aynı menüden değiştirilebilir.
